Amplificador de Clase A de 3.5 Vatios
AEste diseño, ciertamente no habitual, atraerá al lector inclinado a la experimentación. Consiste en un amplificador de clase A con una potencia máxima de salida de unos 3,5 vatios sobre un altavoz de 8 ohmios, y con salida directamente acoplada. Precisa dos fuentes de (+) 9 voltios capaces de proporcionar una corriente continua igual o superior a 750 mA. A la vista de estos datos, es evidente que el circuito tiene poco rendimiento, pero esto es un inconveniente inevitable de los amplificadores de clase A. Por otra parte, los diseños clase A no producen distorsión de cruce y la calidad general de la salida es bastante buena.

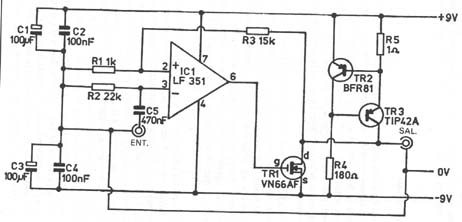

En la figura se muestra el esquema
eléctrico completo del amplificador, en donde se emplea un amplificador
operacional IC 1 que excita a un amplificador VMOS en fuente común
realizado con Tr1, R4, RS, Tr2 y Tr3 forman un generador de corriente constante
que constituye la carga del drenador o ánodo de Tr 1. La corriente
de ánodo de Tr 1 queda fijada (y la corriente máxima de salida)
en 660 mA aproximadamente. El empleo de un generador de corriente constante
como carga proporciona un mejor funcionamiento y rendimiento que el empleo
de una resistencia de carga.
R3 y R4 constituyen un bucle de
realimentación negativa (o contrarreacción) que proporciona
la realimentación negativa general de la salida del amplificador
a la entrada no inversora de IC 1 (no a la entrada inversora, como seria
el caso normal, debido a que Tr1 invierte la señal). Con esto se
fija la ganancia de tensión del circuito en aproximadamente 15,
con una sensibilidad de entrada de unos 350 mV eficaces para salida máxima.
R2 polariza la entrada inversora (y por tanto también la salida
del circuito) a los 0V de alimentación. Asimismo, fija la impedancia
de entrada del circuito a un nivel nominal de 22 k. C 5 proporciona el
bloqueo de continua a la entrada. Desde luego, teóricamente no hay
tensión de reposo a la salida por lo que no se necesita ningún
condensador de bloqueo de continua en la misma. Sin embargo, en la práctica,
habrá una pequeña tensión de reposo en la salida,
pero será sólo de unos pocos milivoltios por lo que, en la
práctica, tiene poca importancia. Se aconseja comprobar que hay
una tensión de reposo despreciable a la salida, antes de conectar
el altavoz, ya que un error de construcción podría producir
alli una tensión importante y, en consecuencia, producir daños
en el amplificador, en el altavoz o en ambos.
Tr 1 y Tr3 deberá montarse
con unos pequeños disipadores de calor atornillados, con aletas
radiadoras de tipo comercial.
Índice
Este circuito activo de control de tono puede utilizarse virtualmente con cualquier amplificador, para proporcionarle los controles usuales de tonos graves/agudos y de acentuación/recorte.
Se trata de un circuito activo convencional con una etapa de entrada en seguidor de fuente con Tr 1, que proporciona una elevada impedancia de entrada, y una etapa separadora en seguidor de emisor con Tr3, que proporciona una baja impedancia de salida. Tr2 forma una etapa en emisor común, pero únicamente tiene una ganancia unidad en tensión, a las frecuencias medias de audio, debido a la realimentación proporcionada por las redes de control de tono. Por tanto, la ganancia del circuito, en conjunto, es igual a la unidad como valor nominal.
En las frecuencias bajas VR2 y sus componentes asociados proporcionan una magnitud variable de realimentación negativa, y por tanto también una ganancia variable de tensión. El circuito puede proporcionar hasta unos 12 dB de acentuación o recorte a 100 Hz, con relación a 1 KHz. De manera semejante, VR 1 y sus componentes asociados proporcionan una magnitud variable de realimentación a las frecuencias agudas dando aproximadamente 12 dB de acentuación o recorté máximo a 10 KHz, con relación a 1KHz.
El consumo de corriente del circuito es de unos 2,5 mA
con una fuente de alimentación de 9 V
